產品簡介

       DLP3010B是基于TI 0.3寸DMD開發的一款光投影模塊。DLP3010微鏡采用正交陣列顯示，相鄰像素間距5.4um，光控制模塊設計使用DLPC3478和DLPA2005芯片組。支持一個可配置的輸入觸發器和兩個可配置的輸出觸發器，以便同步攝像頭、傳感器或其他外圍設備。適用于3D掃描，醫學成像和自動光學檢測。

性能描述

型號	DLP3010B
DMD	TI 0.3〃720P DMD 微鏡陣列正交布局
分辨率	1280x720
畫面比例	16:9
光源	R /G /B 3色LED
亮度	150lm
Offset	100%
對比度	1000：1
畫面均勻性	>90%
投射比	1.3
畫面大小	34〃@1m
畸變	<1%
接口	USB
電源	DC 12V/3A
功耗	＜25W
尺寸	75mmx70mmx45mm

控制板規格

-  使用TI DLPC3478 數字控制器
-  適用于DLP3010(.3 720P) TRP DMD的顯示和光控制
-  支持高達720p的輸入圖像大小
-  高達120Hz的輸入幀速率（2D和3D）
-  針對機器視覺和數碼曝光進行了優化的圖形顯示
-  可編程曝光時間
-  高達2500Hz（1位）和360Hz（8位）的高速圖形速率
-  32Mb外邊閃存，存儲超過1000個圖形
-  一個可配置輸入觸發器，兩個可配置輸出觸發器
-  板載0-3A電流的LED驅動器
-  外部接口：mini USB
-  尺寸：70mmx60mmx12mm

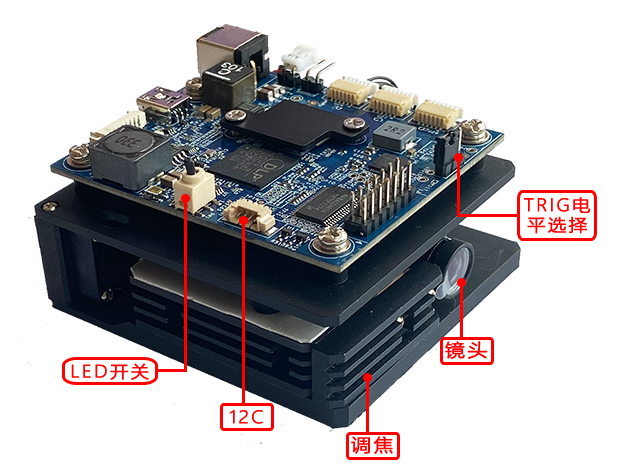

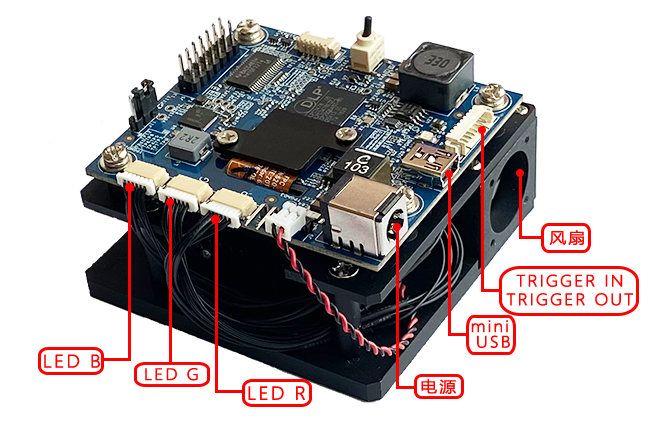

接口示意圖




應用領域

-  移動式高清投影儀
-  3D機器視覺
-  3D生物特征識別
-  3D掃描儀（3D相機，3D重建，AR/VR，牙科掃描儀）
-  曝光（3D打印，激光打標）
-  數字標牌
-  游戲顯示
-  交互式顯示
